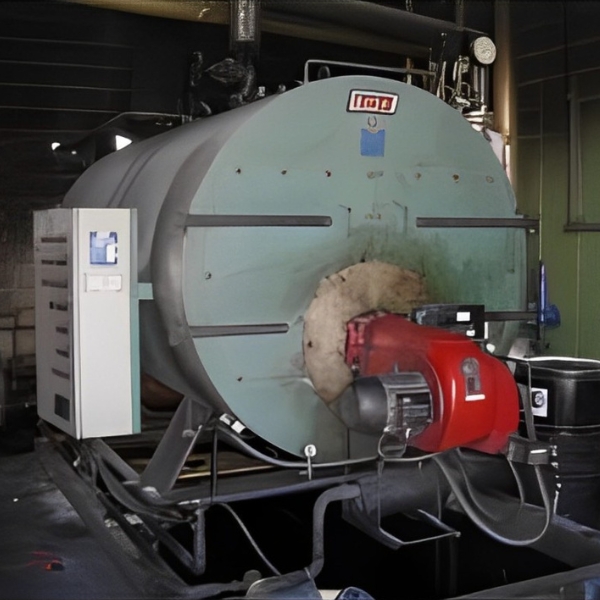

Inspeção de Caldeiras NR13 em Todo o Brasil com Laudo e ART

O que é a inspeção de caldeiras a vapor conforme NR13?

A inspeção de caldeiras a vapor conforme NR13 é um procedimento técnico obrigatório que avalia a integridade estrutural, as condições operacionais e os dispositivos de segurança do equipamento, garantindo conformidade com a legislação e segurança industrial.

Empresas que utilizam caldeiras a vapor conforme NR13 precisam manter inspeções atualizadas não apenas por exigência legal, mas para garantir continuidade operacional, evitar paradas inesperadas e reduzir riscos de acidentes que podem comprometer toda a produção.

A NR13 estabelece requisitos para prevenir falhas críticas, explosões e acidentes em caldeiras industriais.

Esse procedimento é obrigatório para empresas que operam caldeiras industriais e faz parte das exigências de segurança previstas na legislação trabalhista brasileira.

Quando a inspeção de caldeiras é obrigatória?

• Antes da entrada em operação (inspeção inicial)
• Periodicamente, conforme categoria da caldeira
• Após reparos ou modificações
• Após mudança de local
• Após longos períodos parados (hibernada)
• Em caso de suspeita de falhas

Classificação das caldeiras, segundo a NR13

A NR13 classifica as caldeiras em categorias A e B conforme pressão:

Caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior a 1.960kPa (19,98 kgf/cm²)

Caldeiras da categoria B são aquelas cuja pressão de operação seja superior a 60 kPa (0,61kgf/cm²) e inferior a 1 960 kPa (19,98 kgf/cm2)

O que está incluso na inspeção de caldeiras NR13?

Avaliação técnica

• Inspeção visual interna e externa
• Verificação estrutural
• Identificação de corrosão e trincas
• Análise de soldas

Dispositivos de segurança

• Calibração de Válvulas de segurança
• Calibração de Manômetros
• Verificação dos Indicadores de nível
• Verificação dos Sistemas de controle

Ensaios não Destrutivos (caso necessário)

• Teste hidrostático
• Medição de espessura
• Ensaios Não Destrutivos (quando aplicável, conforme avaliação técnica e requisitos da NR-13): Teste hidrostático e Medição de espessura por ultrassom

Ensaios complementares (quando aplicável):

• Ensaio por Líquido Penetrante (LP)
• Réplica metalográfica
• Ensaio de dureza
• Outros ensaios não destrutivos, conforme necessidade técnica e/ou exigência normativa

Documentação

• Verificação do Histórico de inspeções
• Verificação dos Registros de manutenção
• Análise técnica do Prontuário da caldeira (caso não existir deve ser reconstituído sob a supervisão do engenheiro habilitado (Profissional Legalmente Habilitado - PLH)).

Reconstituição de prontuário NR13 de caldeiras

A reconstituição de prontuário NR13 é necessária quando a documentação original da caldeira está incompleta, extraviada ou inexistente - situação comum em equipamentos antigos ou adquiridos de terceiros.

O que é feito na reconstituição de prontuário?

• Levantamento dimensional completo da caldeira
• Identificação de materiais e características construtivas
• Análise de integridade estrutural
• Determinação de pressão máxima de trabalho (PMTA)
• Elaboração de desenhos e memoriais técnicos
• Criação do prontuário conforme NR13

Quando a reconstituição é necessária?

• Perda do prontuário original
• Equipamentos antigos sem documentação
• Compra de caldeiras usadas
• Exigência em auditorias ou fiscalizações

Sem o prontuário, a caldeira pode ser considerada irregular, mesmo que esteja em boas condições operacionais.

Como funciona o processo de inspeção NR13

1. Levantamento técnico
2. Análise documental
3. Inspeção em campo
4. Ensaios e medições
5. Elaboração do laudo
6. Emissão de ART

Periodicidade da inspeção de caldeiras

A periodicidade varia conforme categoria, condições operacionais e histórico do equipamento, sendo definida por engenheiro habilitado conforme NR13.

Riscos de não realizar a inspeção

• Explosões e acidentes graves
• Interdição da operação
• Multas e penalidades
• Paradas produtivas
• Responsabilização civil e criminal
• Perda de eficiência e baixa geração de vapor no caso de itens danificados/desregulados

O que é o laudo de inspeção NR13?

O laudo técnico comprova a conformidade da caldeira com a NR13 e inclui análise estrutural, dispositivos de segurança, ensaios realizados e conclusão técnica sobre a aptidão do equipamento.

Quem pode realizar a inspeção?

A inspeção deve ser realizada por engenheiro habilitado, com registro no CREA e emissão de ART (Anotação de Responsabilidade Técnica).

Documentação obrigatória da caldeira

• Prontuário NR13
• Registro de segurança
• Relatórios de inspeção
• Certificados de calibração de instrumentos
• Procedimentos operacionais e de manutenção

Por que contratar uma empresa especializada?

• Garantia de conformidade com NR13
• Redução de riscos
• Documentação pronta para auditorias
• Segurança jurídica

Solicite um orçamento

Realizamos inspeção de caldeiras e reconstituição de prontuário NR13 com emissão de laudo técnico e ART. Entre em contato e regularize sua operação com segurança.

Perguntas frequentes sobre inspeção de caldeiras NR13

A inspeção é obrigatória?

Sim. A NR13 exige inspeções periódicas para operação segura.

O que é prontuário NR13?

É o conjunto de documentos técnicos obrigatórios da caldeira.

Quando preciso reconstituir o prontuário?

Quando ele não existe, está incompleto ou foi perdido.

Quem pode emitir laudo NR13?

Engenheiro habilitado com CREA e ART.

Qual o preço de uma inspeção de caldeiras NR13?

O valor varia conforme o porte da caldeira, localização, complexidade da inspeção e necessidade de ensaios. Equipamentos maiores ou com necessidade de testes adicionais tendem a ter custo mais elevado.

Quanto tempo leva uma inspeção de caldeira?

O prazo depende das condições do equipamento e da disponibilidade para parada. Inspeções simples podem ser concluídas em poucas horas, enquanto casos mais complexos podem levar dias.

Precisa parar a caldeira para fazer a inspeção?

Sim pois para inspeções precisamos abrir a caldeira e para verificações internas e com isso a mesma não pode estar quente nem pressurizada, além da retirada de válvulas e manômetros para calibrações, que exigem a caldeira parada. Algumas verificações externas podem ser realizadas com o equipamento em operação.

O que acontece se a caldeira for reprovada na inspeção?

O laudo indicará as não conformidades (NC) e as ações corretivas necessárias. A operação pode ser limitada ou suspensa até que os problemas sejam resolvidos.

É possível regularizar uma caldeira antiga sem documentação?

Sim. Por meio da reconstituição de prontuário NR13, é possível reconstruir as informações técnicas e regularizar o equipamento conforme exigido pela norma.

Qual a diferença entre vaso de pressão e caldeira?

A caldeira gera vapor e armazena pressão, enquanto o vaso de pressão armazena fluidos pressurizados. Ambos são regulamentados pela NR13, mas possuem requisitos específicos.

A NR13 se aplica a todas as empresas?

A norma se aplica a empresas que possuem caldeiras, vasos de pressão, tubulações e tanques metálicos de armazenamento que operam sob pressão.

Quem fiscaliza o cumprimento da NR13?

A fiscalização é realizada por órgãos do trabalho, que podem inspecionar instalações e exigir documentação técnica conforme a norma.

É obrigatório manter registro das inspeções?

Sim. Todas as inspeções devem ser registradas e mantidas disponíveis para auditorias e fiscalizações.

O que é PMTA na caldeira?

PMTA é a Pressão Máxima de Trabalho Admissível, que define o limite seguro de operação da caldeira.

Uma caldeira pode operar sem válvula de segurança?

Não. A válvula de segurança é item obrigatório, sem ela a caldeira está sob RGI - Risco Grave Eminente, devendo ser parado imediatamente a sua operação até sua regularização, devendo ser anotado no livro de registro (ATA) a Não conformidade (NC).

Calibração de Instrumentos de Segurança (válvulas e manômetros)

A calibração dos dispositivos de segurança é uma etapa essencial para garantir a operação segura de equipamentos enquadrados na NR-13, assegurando que pressões e alívios ocorram dentro dos limites de projeto.

O que está incluso na calibração:

• Calibração de válvulas de segurança conforme PMTA do equipamento
• Ajuste de pressão de abertura e verificação de vedação
• Emissão de certificado de calibração rastreável
• Calibração de manômetros
• Verificação de erro, histerese e repetibilidade
• Identificação e lacração dos instrumentos calibrados

Importância da calibração de manômetro e válvulas:

• Garantia de atuação correta dos dispositivos de segurança
• Confiabilidade nas leituras de pressão
• Atendimento aos requisitos da NR-13
• Redução de riscos operacionais e acidentes

Quando devem ser realizadas as calibrações:

A calibração deve ser executada durante as inspeções periódicas e sempre que houver indícios de falha, manutenção ou substituição dos instrumentos, conforme critérios técnicos e recomendações normativas

O operador de caldeira precisa de treinamento?

Sim. A NR13 exige que operadores sejam capacitados e treinados para garantir operação segura do equipamento, conforme Anexo 1 da NR13

Com que frequência os instrumentos devem ser calibrados?

A calibração deve seguir recomendações técnicas e requisitos normativos, garantindo medições confiáveis durante a operação, em caldeiras, devem ser calibrados em todas inspeções e caso ocorra alguma anomalia dentro do período de vigência que exija uma intervenção.

É possível fazer inspeção sem prontuário?

A inspeção pode ser iniciada sem o prontuário, mas a ausência de prontuário exige reconstituição para completa regularização do equipamento gerando com a falta dele uma NC (Não conformidade) e deve ser regularizado para poder finalizar a inspeção e posterior liberação para trabalho.

Quais ensaios são mais utilizados na inspeção NR13?

Os mais comuns são ultrassom para medição de espessura, teste hidrostático e ensaios não destrutivos para avaliação estrutural, além da inspeção visual ao qual se identifica muitos danos.

Uma caldeira pode ser interditada mesmo funcionando?

Sim. Se não estiver conforme a NR13, ela pode ser interditada independentemente de estar operando normalmente, principalmente se possuir um Risco Grave Iminente (RGI) previsto na norma NR13.

Qual a responsabilidade da empresa sobre a caldeira?

A empresa é responsável pela operação segura, manutenção, inspeções e documentação conforme a NR13.

Qual a diferença entre manutenção e inspeção NR13?

A manutenção corrige falhas, enquanto a inspeção avalia condições e conformidade do equipamento para uma operação segura.

A inspeção de caldeiras conforme NR13 não é apenas uma exigência legal, mas um fator crítico para garantir segurança operacional, continuidade produtiva e redução de riscos industriais.
